En una amplia variedad de industrias, la bomba de vacío se utiliza para diversas aplicaciones, desde el embalaje de productos hasta la eliminación de humedad. Desde hospitales y plantas de prensado comerciales hasta fábricas donde se ensamblan automóviles y aviones, las bombas de vacío industriales facilitan las operaciones, son más limpias y más sanitarias.
Para satisfacer la amplia gama de necesidades de esta tecnología, se han desarrollado varios tipos diferentes de bombas de vacío durante el último siglo. Algunas bombas de vacío son más adecuadas para la fabricación comercial, mientras que otras están mejor equipadas para hospitales e industrias de servicios. Sea cual sea la demanda que exista en una industria, no cabe duda de que una bomba de vacío es capaz de satisfacer cada demanda y ofrecer el máximo beneficio en rendimiento.
Contáctanos Más información Encuentra un concesionario cerca de ti
Vacíos de anillo líquido
Un anillo de vacío líquido consiste en una bomba giratoria de desplazamiento positivo que está sellada por un anillo de líquido alrededor del diámetro interior de la cámara de bombeo. Las funciones de un vacío de anillo líquido son similares a las de un vacío de paleta rotatoria. En general, el diseño de un anillo líquido de vacío es de baja fricción, y la única parte que se mueve es el rotor. Cualquier fricción deslizante que pueda ocurrir se limita a los sellos del eje. En la mayoría de los casos, los motores de inducción son responsables de alimentar los vacíos en anillo líquido.
La bomba de vacío de anillo líquido está diseñada para manejar aplicaciones industriales de gran resistencia en ambientes húmedos que serían más difíciles para otros tipos de vacío. La función del vacío se basa en un impulsor giratorio sin fricción. El aire se aspira dentro de la bomba, se comprime con un líquido y luego se expulsa hacia fuera. El impulsor crea muchas cámaras, por lo que la bomba expulsa gas comprimido de forma continua durante la rotación.
La primera bomba de anillo líquido de cualquier tipo fue patentada en Alemania por Siemens-Schuckert en 1903.
Los vacíos de anillo líquido se producen tanto en variedades de una sola etapa como de varias etapas. Con este último tipo, se emplean dos etapas de compresión. En ciertos sistemas, el líquido en anillo se elimina del gas mediante componentes externos, donde el líquido se enfría antes de ser enviado de nuevo a la carcasa.
Los aspiradores de anillo líquido se utilizan para una variedad de aplicaciones industriales, incluyendo la producción de papel, la remediación de suelos y el refinado de petróleo. En fábricas con generadores de turbina de vapor, se emplean vacíos de anillo líquido para succionar el gas incondensable de la escena. Para montajes industriales con máquinas de papel, se utilizan aspiradores de anillo líquido para eliminar agua de la mezcla de pulpa y fieltros de prensa. También se utilizan aspiradoras de anillo líquido para formar los papeles de molde que se emplean en cajas de huevos y otros suministros comerciales de embalaje similares.
Otros usos de los vacíos en anillo líquido incluyen la extracción de agua subterránea de pozos con el fin de remediar el suelo. En el campo del refinado de petróleo, se utilizan vacíos de anillo líquido para fines de destilación. Los aspiradores de anillo líquido incluso se utilizan para la recuperación de vapores.
Un vacío de anillo líquido aceptará cualquier líquido con las cualidades adecuadas de presión de vapor. En la mayoría de las aplicaciones, el agua se utiliza como sellador, quedando el aceite en un segundo lugar muy lejano. Por lo tanto, los aspiradores de anillo líquido sellados con aceite generalmente necesitan ser enfriados con aire.
El vacío de anillo líquido ha sido establecido desde hace tiempo como la bomba más ideal para manejar cargas extremas de vapor. En procesos que implican destilación, evaporación y otras tareas condensables, los vacíos de anillo líquido son la mejor tecnología para manejar tanto gases húmedos como secos que transportan líquido. Quincy vende aspiradoras de anillo líquido tanto en diseño de una sola etapa como de dos etapas, lo que hace que la tecnología sea aplicable a una gran variedad de demandas industriales.
Aspiradora de paletas rotatorias
Un vacío de paletas rotativas consiste en una bomba de desplazamiento positivo que acciona palas deslizantes montadas en un rotor. En muchas unidades de este tipo, la longitud de las paletas varía para mantener el contacto con las bombas del rotor durante cada revolución. La primera unidad de su tipo fue patentada en 1874 por el inventor de Sackville, Nuevo Brunswick, Charles C. Barnes.
En su diseño más sencillo, un vacío de paleta rotatoria contiene un rotor circular que se mueve dentro de una gran cavidad redonda. La excentricidad del movimiento se debe a la posición del rotor dentro de la cavidad, ya que los centros de ambos nunca están alineados entre sí. Las cámaras de las aletas se forman por el movimiento de las aletas.
En el lateral del vacío donde entra el fluido, el volumen de la cámara de la paleta aumenta. Esto crea presión que atrae el fluido. En el otro extremo del vacío, la cámara de las aleta se afloja, lo que provoca que el fluido salga de la bomba. La serie de acciones anterior procesa la misma cantidad de fluido muchas veces por revolución.
Los aspiradores de paletas rotatorias se utilizan para una gran variedad de aplicaciones en las industrias automotriz y aeroespacial. En el vacío de las paletas rotatorias, el gas y el aceite se combinan dentro de la bomba. Por lo tanto, el proceso de separación del gas y el petróleo debe realizarse en la cámara de salida.
La serie QV de bombas de vacío poliusos con paletas rotativas está compuesta por 13 modelos diferentes, todos ellos de alta capacidad y capaces de satisfacer una serie de demandas.
En cuanto a potencia, las bombas de vacío rotativas varían entre 1,5 CV y 10 CV. Las características principales del QV incluyen una válvula de retención de admisión, un motor NEMA de accionamiento directo y un sistema de separación multietapa.
Garra seca
Este tipo de bombas de vacío ofrecen un rendimiento óptimo con mínimo ruido y máxima seguridad.
Las bombas de garra se utilizan a menudo en las industrias de empaquetado, impresión, procesamiento de madera y gestión de aguas residuales. En las fábricas donde se utilizan máquinas neumáticas y transportadores, las bombas de garra se consideran generalmente muy beneficiosas para el sistema en su conjunto.
Las bombas de garra están compuestas por dos rotores gemelos que giran en círculos opuestos, uno en sentido horario y otro en sentido antihorario. Los dos rotores nunca entran en contacto. Por cada revolución, la garra del vacío cruza una conexión de succión, lo que introduce gas en la cámara de compresión.
Con los rotores girando, el gas se transfiere entre el extremo de succión y el extremo de presión del vacío. A medida que disminuye el volumen entre los rotores, el gas se comprime y descarga.

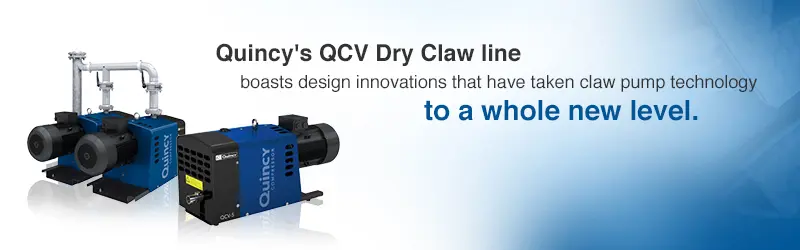

La línea QCV Dry Claw de Quincy presume de innovaciones de diseño que han llevado la tecnología de bombas de garra a un nivel completamente nuevo. Las bombas de vacío de garra seca se consideran la opción óptima para una variedad de usos debido a la resistencia mecánica, eficiencia y simplicidad de diseño que hay detrás de esta tecnología. Con muchos usuarios satisfechos en diversos sectores, el vacío de garra seca ha sido probado y refinado una y otra vez para garantizar que los usuarios reciban el alto rendimiento garantizado durante muchos años con bombas dentro de esta categoría.
El QVMS
En los hospitales, el vacío de accionamiento directo se utiliza para varias aplicaciones altamente sensibles. La única bomba de vacío homologada para servicios médicos es la QVMS de Quincy, un compresor de vacío de accionamiento directo con 2-10 hp y una capacidad de 8-378 scfm.

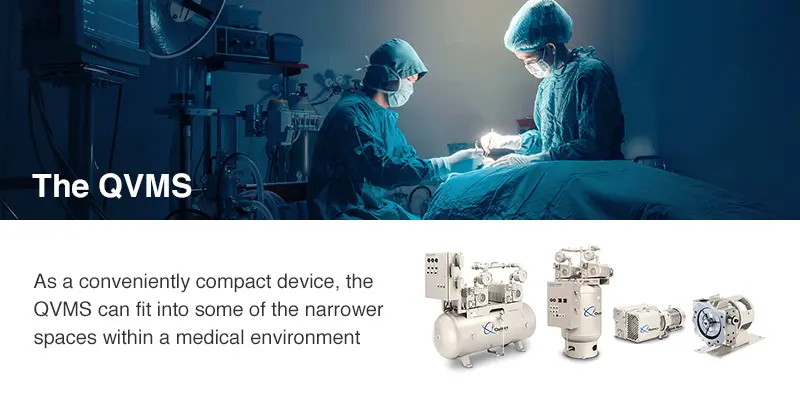

Como dispositivo convenientemente compacto, el QVMS puede encajar en algunos de los espacios más estrechos dentro de un entorno médico, por lo que es ideal para la gama más amplia de usos hospitalarios. Además, el QVMS es fácil de configurar y poner en marcha, lo que lo convierte en un dispositivo para cualquier establecimiento médico.
En cuanto al mantenimiento, el QVMS es una unidad fácil de manejar debido a su acceso unilateral, lo que facilita identificar la raíz del problema. Accionado por la bomba de vacío QV de Quincy, el QVMS también cuenta con un separador multietapa, lastre de gas, válvulas de retención de admisión y un potente motor TEFC.
El QSV y el QSVI
La QSV es una bomba de vacío rudimentaria con multitud de funciones. El motor variable es popular en la industria de la preparación de alimentos para las siguientes funciones:
• Preservación
• Conformado
• Sujetar, levantar, mover
• Limpieza de ambientes
• Desgasificación
• Destilación
• Enfriamiento y secado
La conservación incluye el embalaje de productos perecederos como carnes, que deben sellarse en una carcasa plástica hermética para evitar la podredumbre y la exposición a los elementos. El vacío también se utiliza para eliminar el aire de productos perecederos con cierre zip-lock, como el queso y la carne seca, así como de alimentos en envases sellados como los cacahuetes.
La forma de moldear implica la formación de productos de plástico y vidrio moldeados, como botellas, tarros, jacuzzis y recipientes de plástico para alimentos.
Sujetar, levantar y mover es el proceso que ocurre en las cintas transportadoras de las fábricas, donde los productos se mantienen en su lugar y se llevan desde una etapa de la línea de producción para luego moverse o elevarse a otra. Numerosos productos de consumo pasan por este proceso, desde panes hasta latas de fruta. La fabricación de envolventes, el montaje de cajas e incluso la carpintería también pueden realizarse con las funciones de sujeción y movimiento.
La limpieza de ambientes implicaría cualquier aplicación en la que el vacío se utilice para evitar que partículas en suspensión de cualquier tipo caigan sobre un producto, como chips de ordenador. Alternativamente, el QVS puede usarse para controlar el entorno, como cuando el vacío se usa para crear succión y así imitar el entorno del espacio exterior.
La desgasificación implica la eliminación de moléculas de gas y aire de los líquidos. El secado en enfriamiento se emplea para enfriar productos con grandes cantidades de agua. La bomba de vacío Quincy QVS puede producir entre 7,5 y 50 CV y entre 240 y 1120 cfm.
Para aplicaciones exigentes en una variedad de otros entornos, el Quincy QSVI se considera generalmente el aspirador de accionamiento directo preferido.
Otra característica única del QSVI son sus capacidades de programación, que permiten configurarlo para operaciones continuas de interrupciones. Otras características del vacío incluyen una válvula de admisión moduladora, panel de control instrumental, filtro de fluido y motor magnético. La bomba de vacío de accionamiento directo Quincy QSVI es capaz de producir entre 25 y 200 CV y hasta 3000 scfm.
Bombas de vacío industriales de Quincy Compressor
Las bombas de vacío industriales cumplen una variedad de propósitos de fabricación y científicos, y por ello desempeñan un papel importante en la implementación de servicios y la producción de artículos a los que la gente accede y utiliza a diario.
Desde la década de 1920, Quincy ha sido un proveedor líder de bombas de vacío para diversos usos. En las fábricas donde se fabrican productos, la bomba de vacío se utiliza para eliminar la humedad.
Cualquier número de productos que ves en las estanterías de las tiendas a diario probablemente esté ahí en parte gracias a Quincy. Del mismo modo, los vehículos que llevan estos productos a las estanterías, al igual que los que circulan por las autopistas, se han fabricado con aspiradoras y compresores que llevan la marca Quincy.
Independientemente del tamaño o alcance de una producción determinada, la tecnología de aire comprimido probablemente desempeñará un papel crucial en diversas aplicaciones a lo largo de cada etapa. Tanto si tus operaciones son grandes como pequeñas, lo más probable es que las bombas de vacío y otros dispositivos de aire puedan ayudar seriamente en la finalización de productos y en la prestación de servicios. Aquí en Quincy, cada bomba de vacío que vendemos está diseñada para ofrecer el máximo rendimiento y eficiencia con un mantenimiento mínimo durante muchos años.
En todo el mundo, Quincy es el nombre más fiable en compresores de aire y bombas de vacío, porque nuestras máquinas han demostrado ser duraderas y óptimas durante casi 100 años. Además, ofrecemos planes de garantía ampliada para las máquinas de tornillo rotatorio y de recíprocos de nuestro catálogo. Para saber más sobre las bombas de vacío que ofrecemos, haz clic en nuestra página de localización de ventas y servicio hoy mismo.
